BOP-Cruise走航水体生物光学参数走航观测系统
BOP-Cruise走航水体生物光学参数走航观测系统是定制化、自动化、无人化、抽水式的水体多参数测量系统，可实现船载走航和固定站定点等观测方式，适用于不同厂家、不同型号、不同参数的传感器，实现多参数同时监测。测量参数覆盖常规的遥感反射率、光合有效辐射、吸收衰减系数、后向散射系数、温度、盐度、电导率、溶解氧、浊度、pH值、叶绿素、蓝绿藻、硝酸盐、亚硝酸盐、氨氮、磷酸盐、总磷总氮、COD、流速、流向、风速风向、气温、湿度、气压、雨量、能见度等。
BOP-Cruise为个性化定制系统，在您提出产品需求后，我们会第一时间向您提供针对性的、全面的解决方案。
BOP-Cruise为个性化定制系统，在您提出产品需求后，我们会第一时间向您提供针对性的、全面的解决方案。
BOP-Cruise优势:
传统的测量方法主要包括科考船站位式原位测量、站点采样预处理后岸基实验室测量、锚系浮标和岸基站单站点长时间序 列测量等方式，不足之处主要为：低效率、高成本、数据时间空间分辨率低。
- 全自动无人值守持续船载走航或固定站定点观测
- 灵活紧凑的外形结构，适用于不同船只安装环境
- 智能可视化交互式数据采集软件，支持数据远程遥测

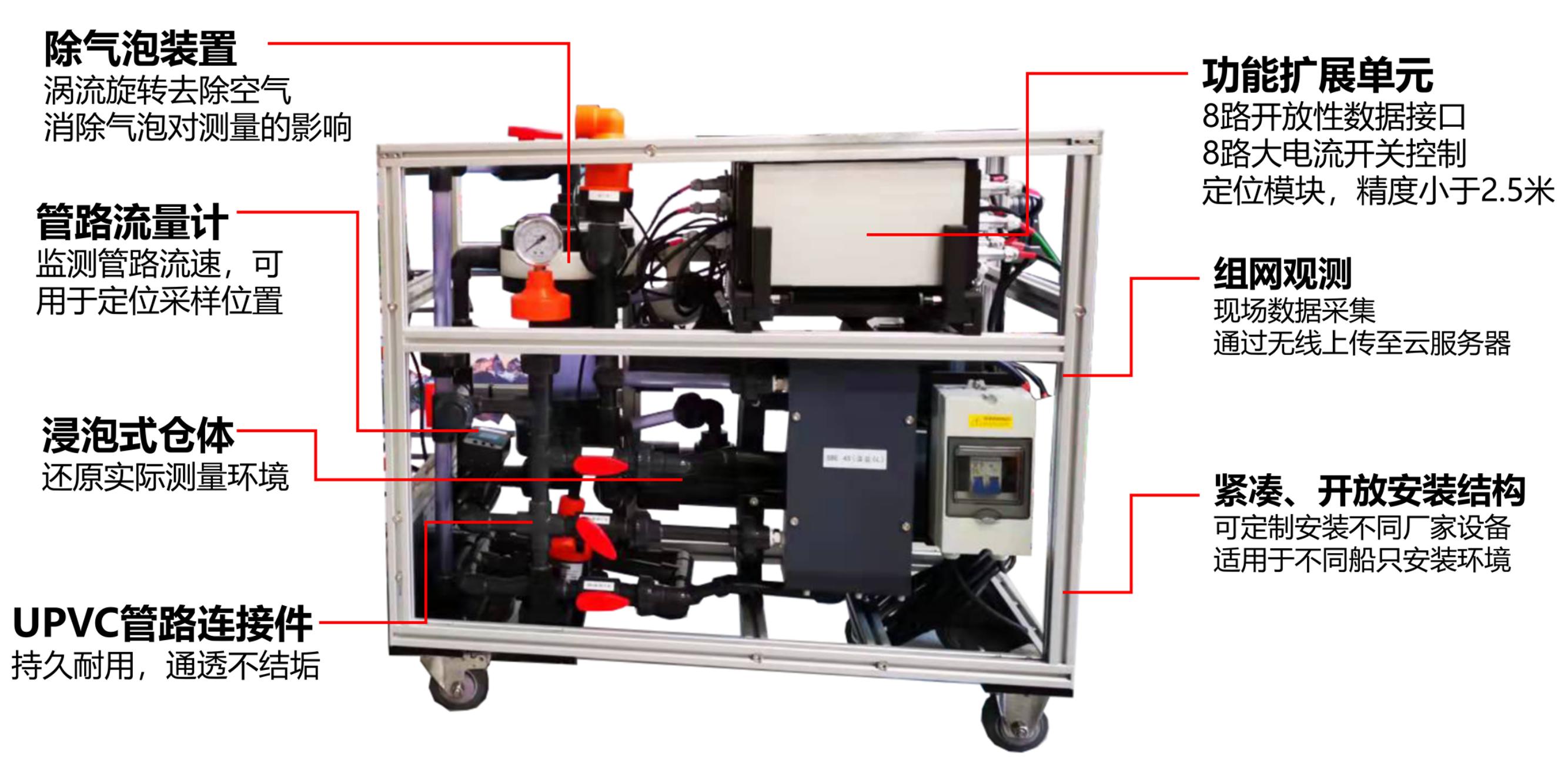

- 系统配有除气泡装置，具备自动冲洗、管路水流量测量、仪器防震、GNSS采集等功能，增强数据准确性和降低维护次数
- 专业的设计、生产、布放、维护团队

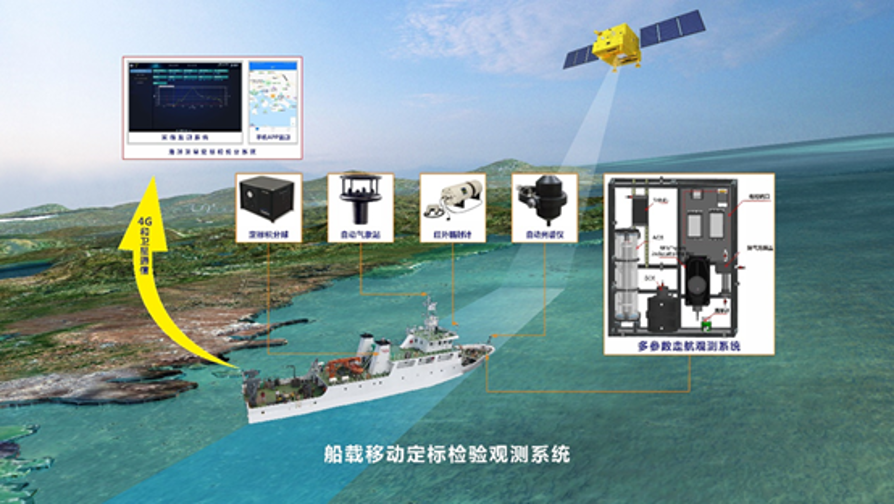

BOP-Cruise系统组成原理图

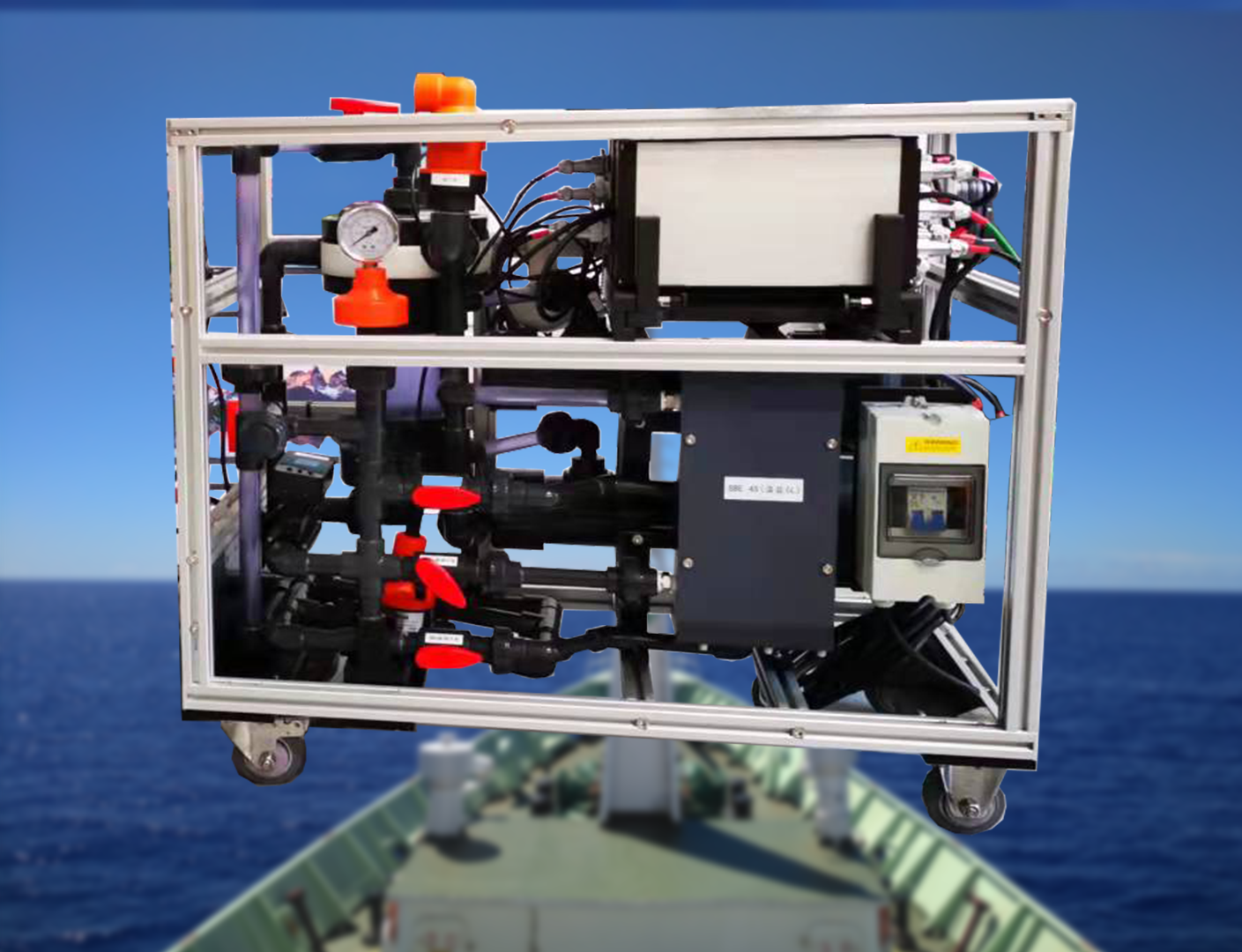

系统组成:
| 组件 | 说明 |
| 观测仪器 |
ECO triplet BBFL2(叶绿素、浊度、CDOM)、ECO tripletBB3 (470nm、532nm、650nm三波段散射)、SBE45(温盐仪) |
| 控显单元 |
笔记本:i5-10210U+8G+512G固态盘 4路电磁阀开关控制GNSS模块:定位精度≤2.5m配套软件 |
| 去除气泡装置 | 涡流旋转去除空气 |
| 仪器舱 |
ECO triplet BBFL2(叶绿素、浊度、CDOM)、 ECO triplet BB3(470nm、532nm、650nm三波段散射)配套舱体 |
| 抽水装置 | 电动隔膜泵、流量计 配套管路材质:UPVC |
| 固定框架 | 铝合金材质,L*W*H:85cm*43cm*78cm |
技术参数:
| 组件 | 主要参数 |
| BOP-Cruise 平台 | |
| 甲板单元 |
笔记本:i5-10210U+8G+512G 固态盘功能扩展盒:220V供电,八路控制端口,4路大电流开关控制 |
| 去除气泡装置 | 涡流旋转去除空气 |
| 抽水装置 |
电动隔膜泵:供电220V,功率550W,口径25mm, 20m,吸程5m, |
| 固定框架 | 铝合金材质,L*W*H:56cm*56cm*112cm |
| 搭载传感器关键参数 | ||
| SBE45温盐仪 | 电导率量程:0～7 s/m 电导率精确度:±0.0003s/m 电导率分辨率:0.00001 s/m 温度量程:-5～+35℃ 精确度:±0.002℃ 分辨率:±0.0001℃ |
|
|
VECO triplet BBFL2三参数水质测量仪 |
浊度量程:0-1000 NTU 叶绿素量程a:0to 50ug/L CDOM量程: 0～375ppb 浊度准确度:0.12NTU 叶绿素a准确度:0.025ug/L CDOM准确度: 0.28ppb |
|
| ECO tripletBB3后向散射仪 | 测量波段:470nm、532nm、650nm 量程:0-5m-1 分辨率:0.003m-1 |
|
* 以上为推荐标配配置参数，每款产品均可根据客户需求进行定制，产品升级引起的参数变更恕不另行通知
应用案例:
客户：国家卫星海洋应用中心、国家海洋技术中心

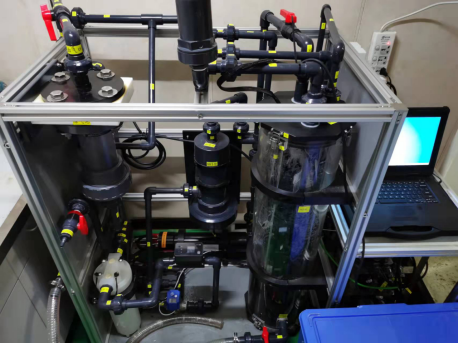

部署位置：“润江一号”科考船
运行时长：2020年4月21日—至今
系统集成了SC6、AC-S、SBE45、 SBE38 、ECO Triplet，测量参数包括吸收衰减系数、后向散射系数、温度、盐度、叶 绿素、浊度等。该系统是定制化、自动化、船载走航式、抽水式的水体多参数测量系统，除了核心观测仪器外，配备了抽水装 置、除气泡装置、仪器仓、固定框架等装置。
客户：南方科技大学

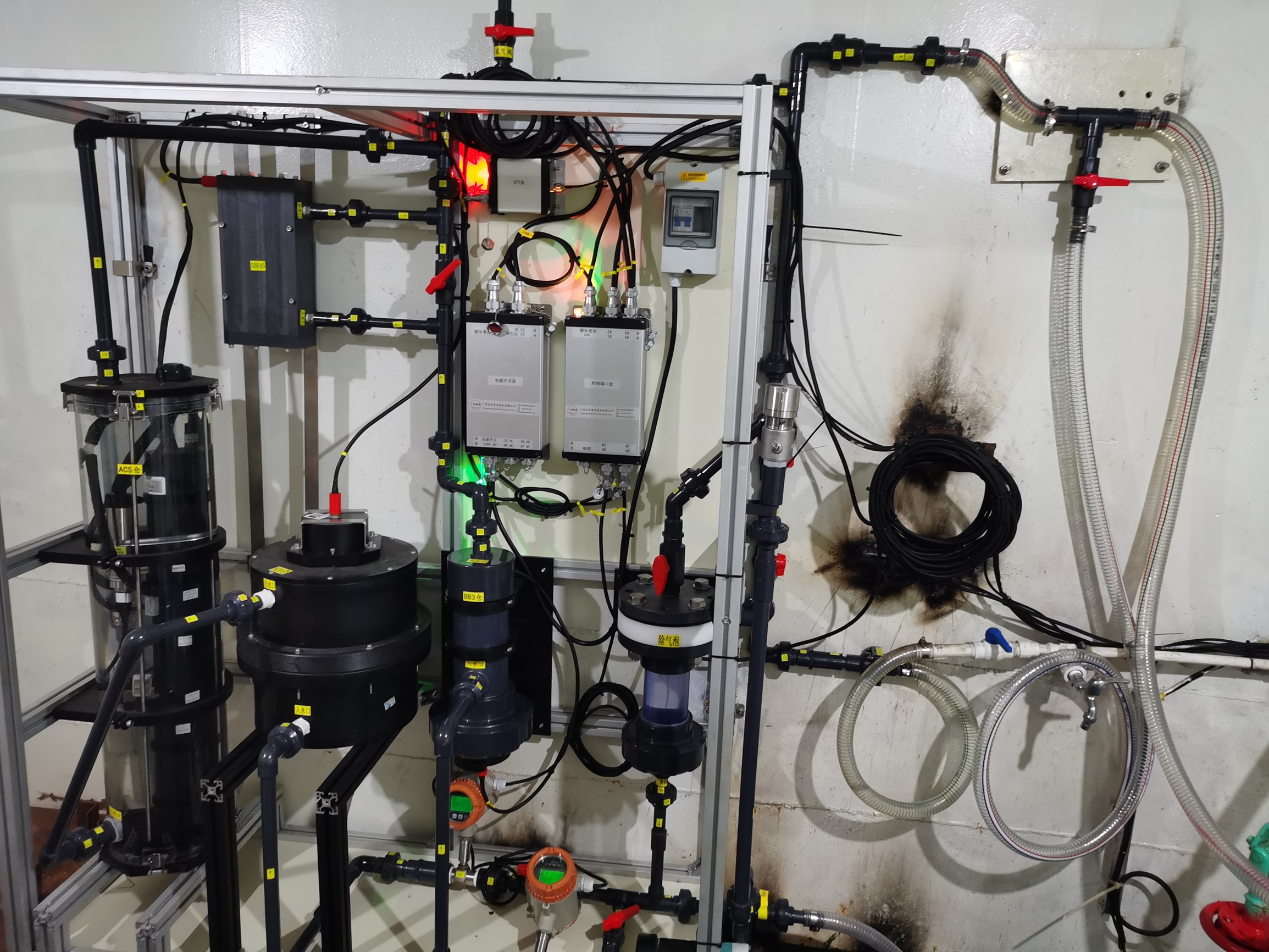

部署位置：珠江口以及内陆湖泊航次上
系统集成了 WQM、PH 传感器，测量参数包括温度、盐度、叶绿素、浊度、溶解氧、PH 等。南方科技大学冯炼老师团队根据这些航次数据，成功在国际期刊 RSE 发表《Eutrophication changes in fifty large lakes on the Yangtze Plain of China derived from MERIS and OLCI observations》文章。其中特别感谢我司提供的设备。
部署位置：珠江口以及内陆湖泊航次上
系统集成了 WQM、PH 传感器，测量参数包括温度、盐度、叶绿素、浊度、溶解氧、PH 等。南方科技大学冯炼老师团队根据这些航次数据，成功在国际期刊 RSE 发表《Eutrophication changes in fifty large lakes on the Yangtze Plain of China derived from MERIS and OLCI observations》文章。其中特别感谢我司提供的设备。

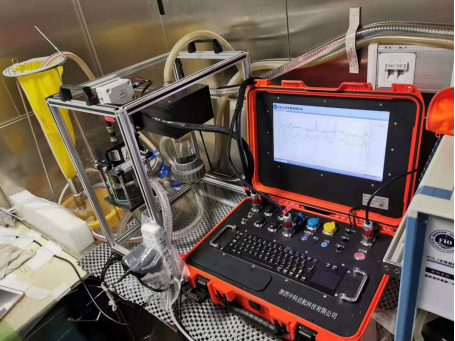

客户：厦门大学
部署位置：“雪龙号”
在“雪龙号”上开展为期半年的第38次南极考察航次，安装完成并成功运行，系统搭载生物光学参数监测仪，可船载走 航式长期观测水体盐度、温度、后向散射、吸收衰减、粒径等参数。
