BOP-Profiler 剖面水体生物光学参数观测系统
BOP-Profiler 剖面水体生物光学参数观测系统是定制化、自动化、剖面化的水体多参数测量系统，可集成生物、生态、水质、水文、光学等多学科传感器，可进行剖面测量参数包括遥感反射率、光合有效辐射、吸收衰减系数、后向散射系数、温度、盐度、电导率、溶解氧、浊度、pH 值、叶绿素、蓝绿藻、硝酸盐、亚硝酸盐、氨氮、磷酸盐、总磷总氮、COD、流速、流向等，即可应用于剖面测量，又可应用于定点连续观测。
每套 BOP-Profiler 都是独一无二的，一旦我们获取您的需求，我们会第一时间向您提供针对性的、全面的解决方案。
每套 BOP-Profiler 都是独一无二的，一旦我们获取您的需求，我们会第一时间向您提供针对性的、全面的解决方案。
BOP-Profiler优势:
- 全自动持续剖面测量：BOP-Profiler 系统具备独立自主进行测量的能力，在完成采集配置后，BOP-Profiler 系统便会根据配置自动进行测量并处理数据和保存，过程无需用户手动干预。
- 多学科、定制化集成：该系统可搭配不同学科的传感器，如生物、生态、水质、光学、水文等多学科的传感器，针对不同的应用需求进行定制化集成，可极大地提高了实验的便捷性和灵活性。
- 智能化和快速安装：BOP-Profiler 系统具备智能化操作和控制功能，操作简便，可通过用户界面进行设定和监控。此外，系统采用快装设计，方便快速安装和拆卸，节省实验准备时间，提高工作效率。
- 高精度测量和数据采集：BOP-Profiler 系统配备了国际知名海洋装备公司 SeaBird 的高精度水文要素测量传感器 SBE-37 以及高精度固有光学测量传感器 AC-S，能够快速、准确地测量水体的水文要素和固有光学参数。系统中水下总控主机具备高速数据采集和存储功能，能够实时记录和保存大量的测量数据，为后续分析和处理提供可靠的基础。
系统组成:

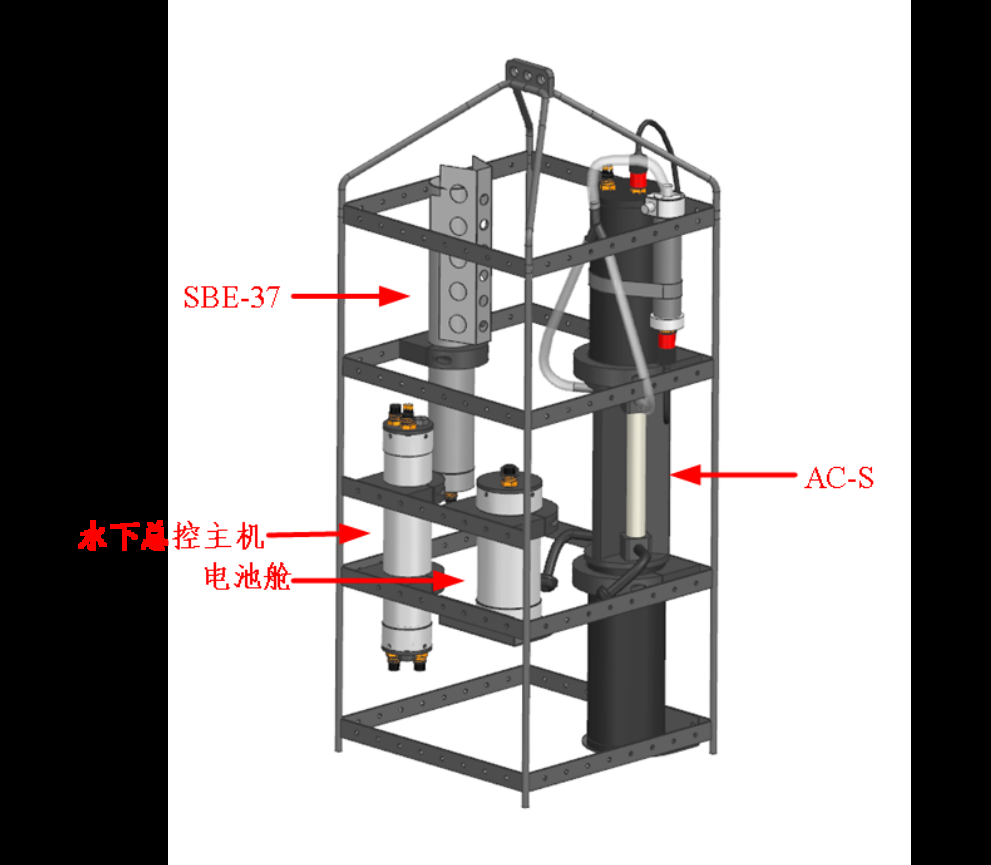

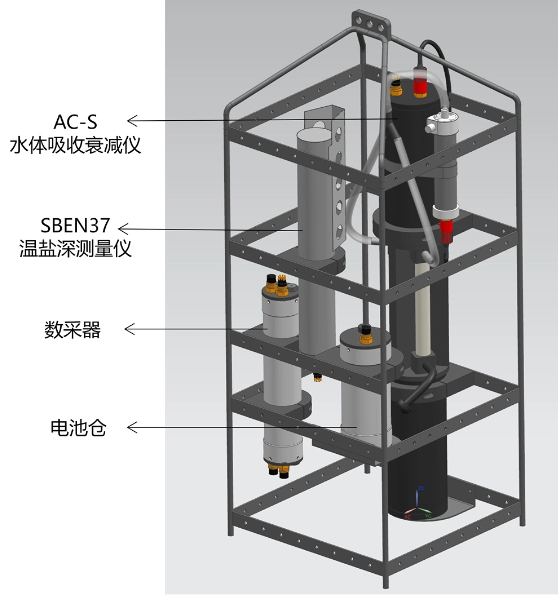

BOP-Profiler是定制化系统，系统架构由上位机、水下总控主机、电池舱、透传单元、沉降架和所集成传感器组成。
| 型号 | BOP-Profiler | |
| 主要设备 | 水下总控主机 | EHost-PBOP总控主机,控制设备、存储数据 |
| 透传单元 | ETrans-PBOP数据透传,自带电池、数据转发 | |
| 便携式笔记本 | 预装配套软件 BOP-Profiler VIEW | |
| 脐带缆 | ESpool-PBOP 脐带线缆盘,数据传输 | |
| 线缆 | 4条水密线缆,1条网线,2条普通线缆 | |
| 电池舱 | EBAP-PBOP 电池12V22400mAh | |
| 沉降架(沉降测量平台) | EFrame-PBOP 沉降测量平台,固定设备、提供支撑 | |
| 传感器 | 水文要素测量传感器 | SBE-37 温盐深测量仪 |
| 固有光学测量传感器 | AC-S 水体吸收衰减仪 | |
| 其他 | 包装箱 | EAirBOX-PBOP航空箱 |
| 框架箱 | 沉降架木制框架箱 | |
| BOP-Profiler 参数 | |
| 观测参数 | 水温、水压、水体电导率、水体光谱吸收系数与衰减系数 |
| 采集方式 | 多通道,同步采集 |
| 系统供电方式 | 电池舱内置12V电池,水下设备通过水密电缆由电池舱直接、间接供电 |
| 通讯方式 |
水下总控主机通过脐带缆和透传单元通信, 透传单元通过有线网口与上位机通信 |
| 软件功能 | 实时显示水温、水压、水体电导率、水体吸收系数与衰减系数 等数据并预览数据曲线自定义采集参数配置,监控采集状态 |
| 透传单元参数 | |
| 重量 | 0.85kg |
| 尺寸 | L*W*H=165mm*105mm*55mm |
| 功能 | 数据透传 |
| 保险管规格 | 6A 250V |
| 支持连接类型 | 网线、电力载波 |
| 以太网带宽 | 100Mbps |
| 工作温度 | 0℃～75℃ |
| 防尘防水等级 | IP66 |
| 水下总控主机参数 | |
| 输入电压 | 9～32VDC |
| 输出电压 | 12VDC |
| 最大输出电流 | 2.5A |
| 对外通讯通道数 | 2个(可拓展至4个) |
| 支持连接类型 | RS232、RS485、以太网、电力载波 |
| 以太网带宽 | 100Mbps |
| 串口带宽 | 300～921600 Baud |
| 功耗 | 2W |
| 存储空间 | 8GB(可定制) |
| 尺寸 | R*L=67mm×310mm(不包含插座) |
| 重量 | 1.75kg |
| 耐压深度 | 250m |
| 温盐深测量仪参数 | ||
| 温度参数 | 量程 | -5～+45℃ |
| 温度参数 | 精度 | ±0.002℃-5～+35℃) ±0.01℃+35～+45℃) |
| 分辨率 | 0.0001C | |
| 电导率参数 | 量程 | 0～+7(S/m) |
| 精度 | ±0.0003(S/m) | |
| 分辨率 | 0.00001(S/m) | |
| 压力参数 | 量程 | 350m |
| 精度 | 0.1% | |
| 分辨率 | 0.002% | |
| 电池舱参数 | |
| 类型 | 聚合物锂电池 |
| 额定容量 | 22400mAh |
| 输出电压 | 10.8～12.6VDC |
| 充电电压 | 12VDC |
| 保险管规格 | 6A 250V |
| 重量 | 2.5kg |
| 尺寸 | R*L=87mm*200mm |
| 耐压深度 | 250m |
| 舱体材质 | 316L不锈钢、聚甲醛 |
| 100m 脐带线缆盘参数 | |
| 型号 | 防海水腐蚀网线 |
| 类型 | 超五类双屏蔽线 |
| 长度 | 100m |
| AC-S 水体吸收衰减仪参数 | |
| 光谱响应范围 | 400～730nm |
| 光谱带宽 | 15nm/channel |
| 光程 | 25cm |
| 光谱截面 | 直径8mm |
| 线性 | ≥99%(R2) |
| 输出波长 | 80±5nm |
| 光谱分辨率 | 4nm |
| 分辨率 | (450～730nm) ±0.001m-1典型0.003m-11max@4Hz ±0.0005m-1典型0.0015m-11max@1Hz (400～449nm) ±0.005m-1典型0.012m-1max@4Hz ±0.003m-1典型0.006m-11max@1Hz |
| 准确度 | ±0.01m-1 |
| 动态范围 | 0.001～10m-1 |
| 工作温度 | 0～30℃ |
| 额定深度 | 500m |
| 沉降架参数 | |
| 重量 | 8kg(不含传感器、v配重) |
| 高度 | H*L*W=95.5cm*36.0cm*36cm |
| 材质 | 316L不锈钢 |
*以上为推荐标准配置参数，每款产品均可根据客户需求进行定制，产品升级引起的参数变更恕不另行通知。

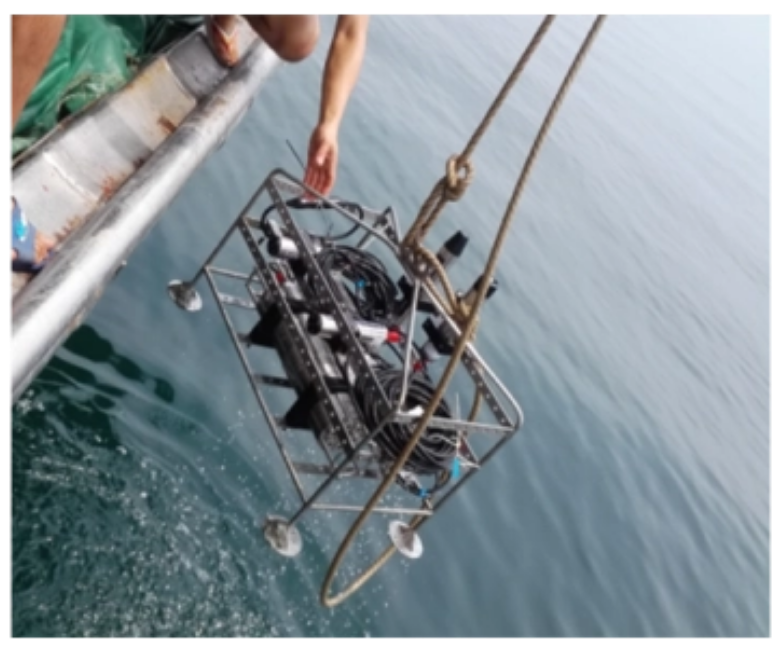

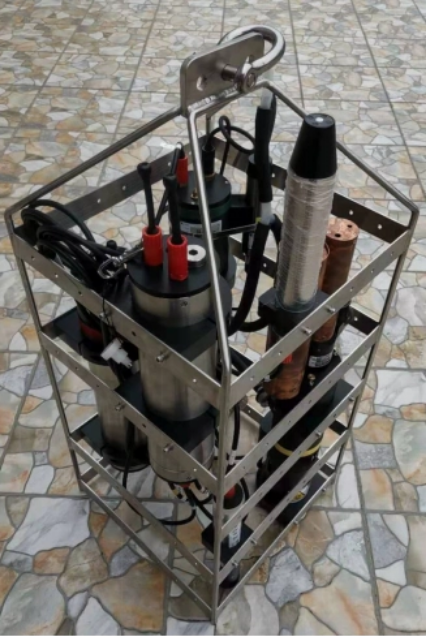

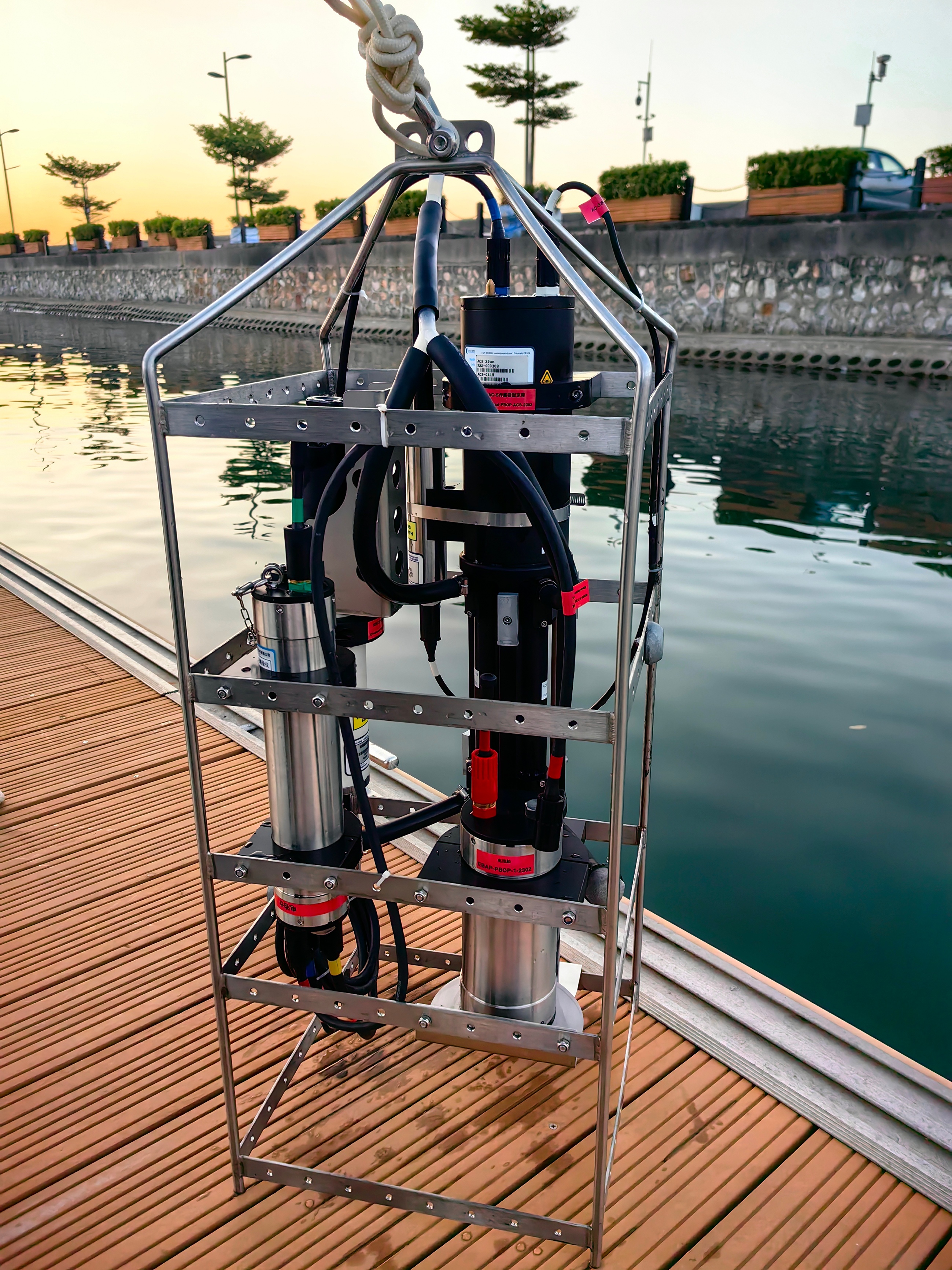

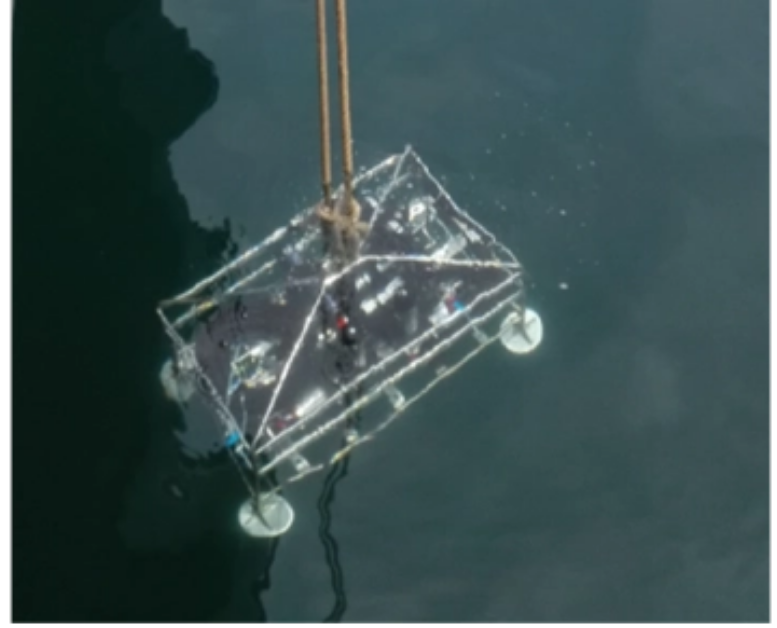

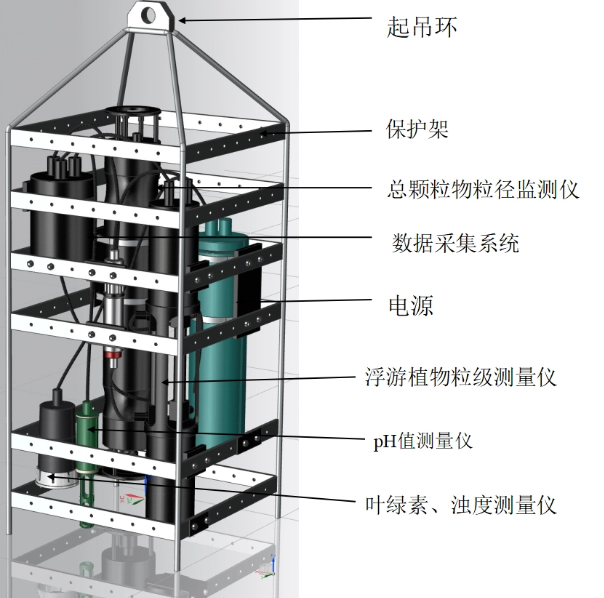

部分定制系统展示：
