AOP-Easy 便携式水体表观光谱观测系统
AOP-Easy 便携式单通道水体表观光谱测量系统，用于河流、湖泊、近海和大洋等水体的表观光谱观测，具有成本低，结构紧凑，体积小，重量轻，安装简单，操作简便等突出优势。光谱测量波长范围达到 200~1100nm，配备有水密辐亮度光学探头，既可利用水面之上法测量水体表观光学特性，又可用于刻画水下辐射光场分布、测量水体衰减系数和水底底质反射率等水下辐射光场参数。水面之上法测量时，配套便携式碳纤维测量杆，可结合杆上的水平仪、太阳高度测量仪和可调角度探头安装座等配件，方便准确调整观测几何角。水下测量时，配套刚性套管可保持水密辐亮度探头测量姿态，最大测量水深可达 4m。
AOP-Easy优势:
- 光谱测量波长范围广：200～1100nm
- 拓展性强，即可测量水面表观光谱，又可用于刻画水下光场分布、测量衰减系数和水底底质反射率等参数
- 使用铠装光纤取代了常规使用的实验室级别的普通光纤，适合外业操作环境，具备承压、受力和防水等突出优势

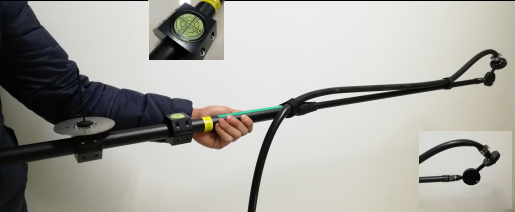

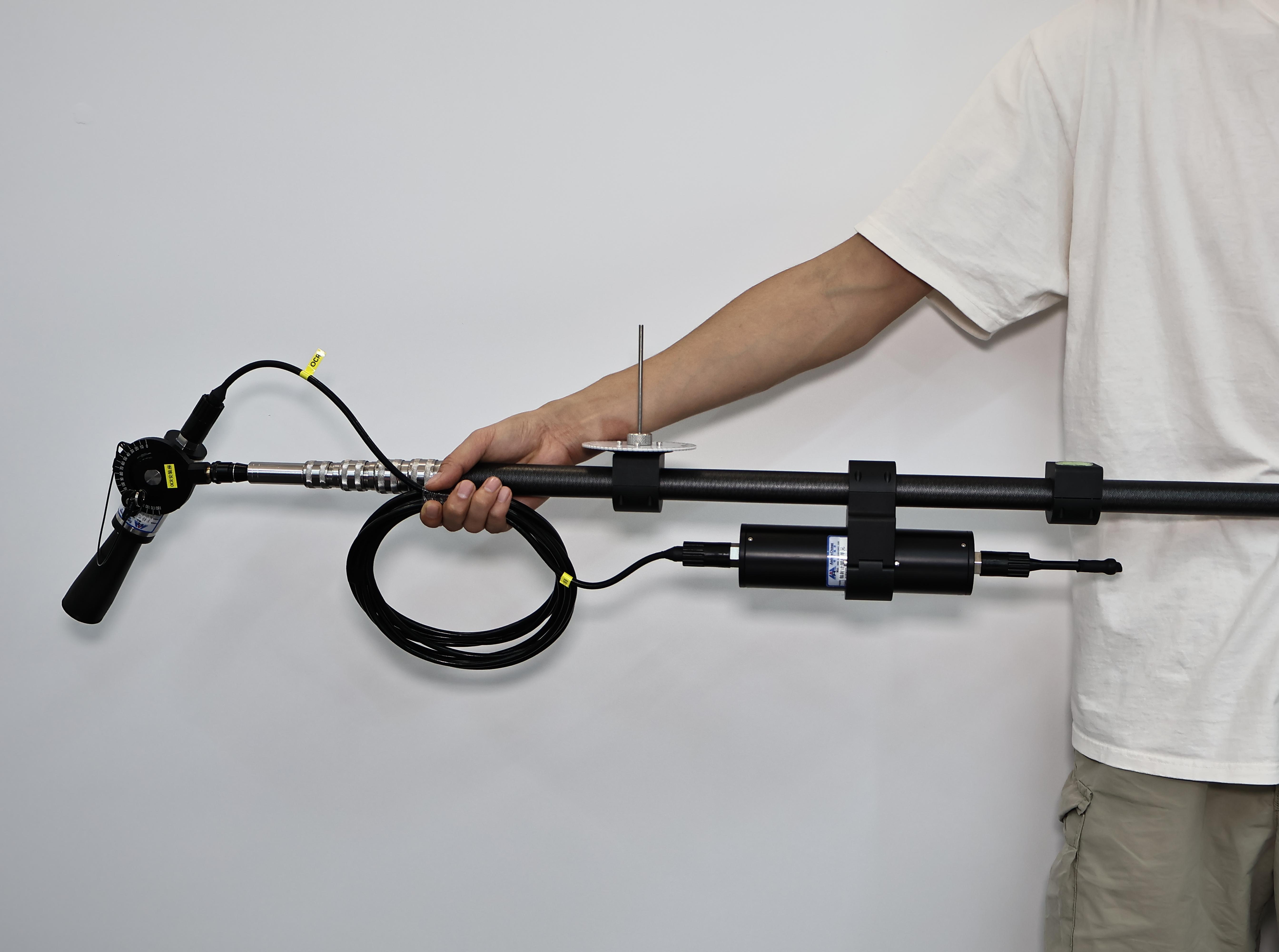

- 水面之上法测量时，配套便携式测量杆，可结合杆上的水平仪、太阳高度测量仪、探头可调角度安装座，方便准确调至所需的观测几何角
- 水下测量专用的刚性套管可保持水密辐亮度探头测量姿态，防止水流等外在环境因素和人为操作造成的探头晃动，提高测量数据的准确度
技术参数:
| 参数 | 说明 | 参数 | 说明 |
| 最大工作水深 | 4m(标配型号) | 有效像素 | 2048*64 |
| 测量(推导)参数 | 水体表观光谱/水下辐射光场 /水体衰减系数/水底底质反射率 |
像元尺寸 | 14µm*14µm |
| 光纤类型 | 铠装光纤 | 像元肼深 | 200Ke- |
| 探头类型 | 水密辐亮度探头 | 检测灵敏度 | ～0.32计数值/e |
| 数据/供电接口 | USB | 最大量子化率 | 峰值75%;250nm时60% |
| 光谱响应范围 | 200～1100nm | 积分时间 | 7.2ms～5s |
| 信噪比 | 450:1 | 动态范围(典型) | 15000:1 |
* 以上为推荐标配配置参数，每款产品均可根据客户需求进行定制，产品升级引起的参数变更恕不另行通知
水面之上法测量示意图
水面之下法测量示意图
客户：中山市环境保护局、中国科学院烟台海岸带研究所
项目执行时间：2019年7月-2020年10月

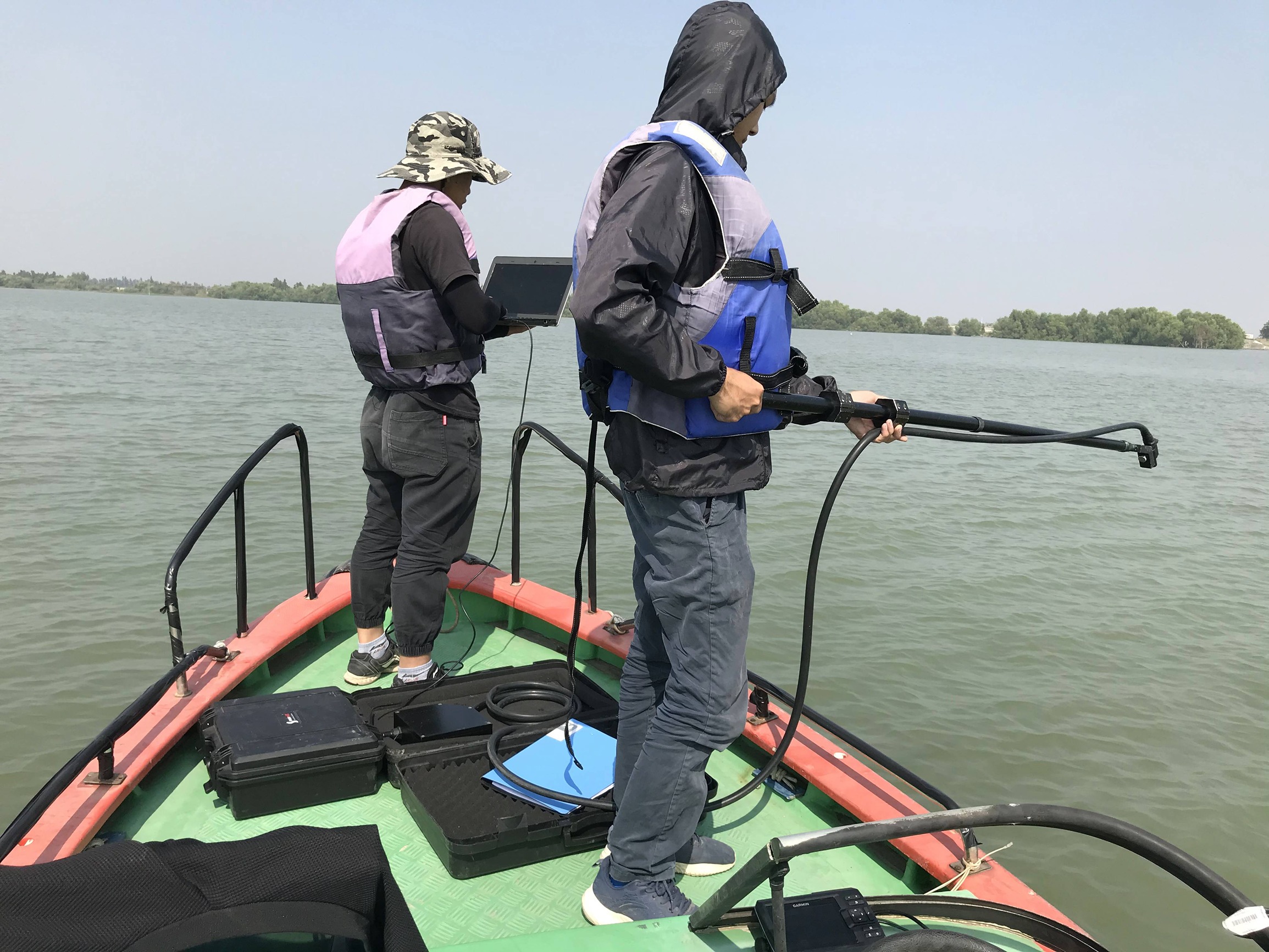

中国科学院烟台海岸带研究所采用安华海洋AOP-Easy对中山市重点河段进行现场高光谱监测，有效监测天数共计309天， 有效测量站位3261个，快速、全面掌握中山市重点河段周边水质污染空间分布状态与变化规律，监测断面污染物溯源分析， 为水环境治理提供有效便捷的数据，服务于科学依据。
客户：珠海市环境保护局、珠海欧比特宇航科技股份有限公司
项目执行时间：2020年01月—2020年8月
安华海洋采用AOP-Easy对珠海市重点河段、水库和泵站进行现场高光谱监测，有效监测时间共计56天，测量站位532个， 有效光谱数据1596组，为珠海市“绿水青山一张图”项目，水色卫星遥感产品真实性检验提供了丰富的现场光谱数据。
AOP-Easy 便携式多通道水体表观光谱测量系统

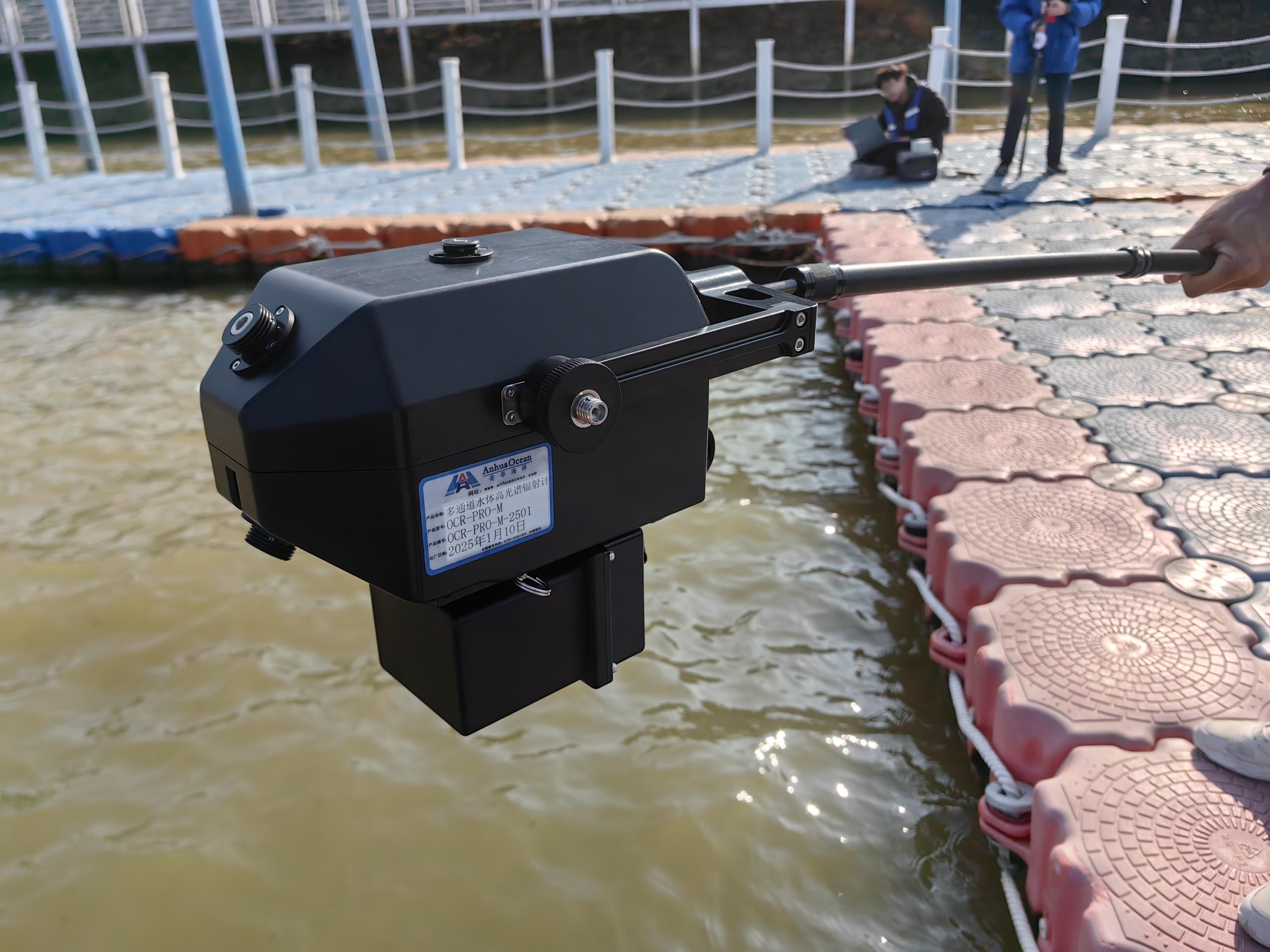

AOP-Easy 便携式多通道水体表观光谱观测系统由安华海洋研发，超便携、智能操作和高性价比的三通道水体表观光谱观测设备有 AOP-Easy-M和AOP-Easy-PRO-M两个型号，配置有小型自稳云台，可以自动保持“水面之上法”所要求的观测几何。通过智能手机中预装的智能软件指引，不需要专业培训，消费者只需几分钟熟悉设备的过程后，就可以轻松获取专业的海洋光学数据：离水辐亮度和遥感反射率。该设备将复杂的海洋光学数据测量流程标准化，将笨拙的海洋光学设备小型化，在保证数据准确可靠的同时，实现智能“一键式”操作，是一种智能简单到任何人都可以轻松使用的海洋光学专业设备。
突出优势:
- 超便携性：最小型化的“水面之上法”海洋光学专业设备
- 智能操作：配置有小型自稳云台，具有“一键式”智能操作指引功能
- 高准确性：复杂的海洋光学数据测量流程标准化，减少人为误差
- 多平台应用：轻松搭载于无人船、科考船和浮标等平台
应用领域：
- 水色卫星真实性检验和水色卫星现场标定
- 水体表观光谱的调查
- 生物光学算法
- 赤潮、藻类水华等现象的研究及预报
设备组成：
AOP-Easy设备组成图
技术参数:
| 参数 | 规格 | |

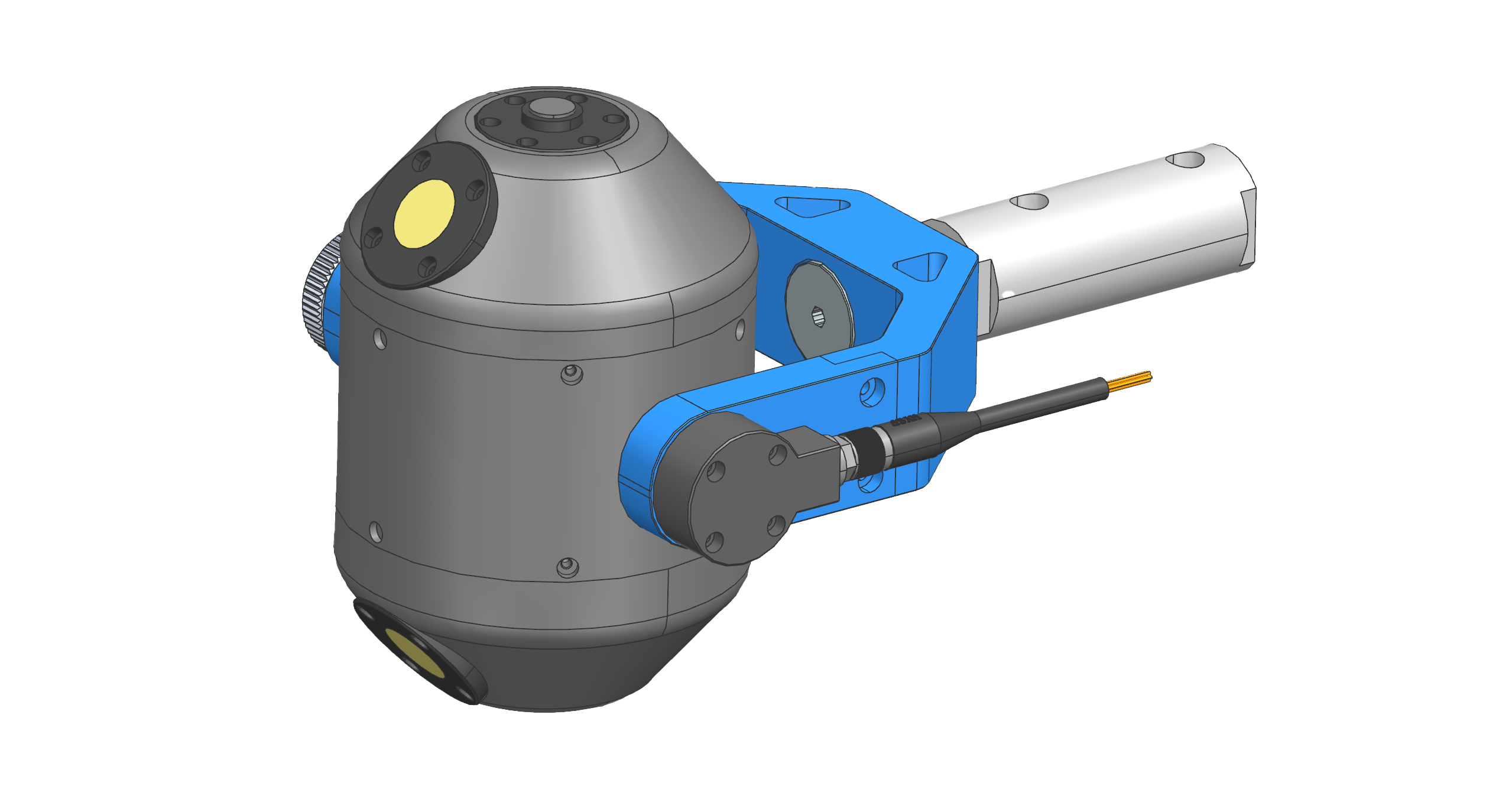

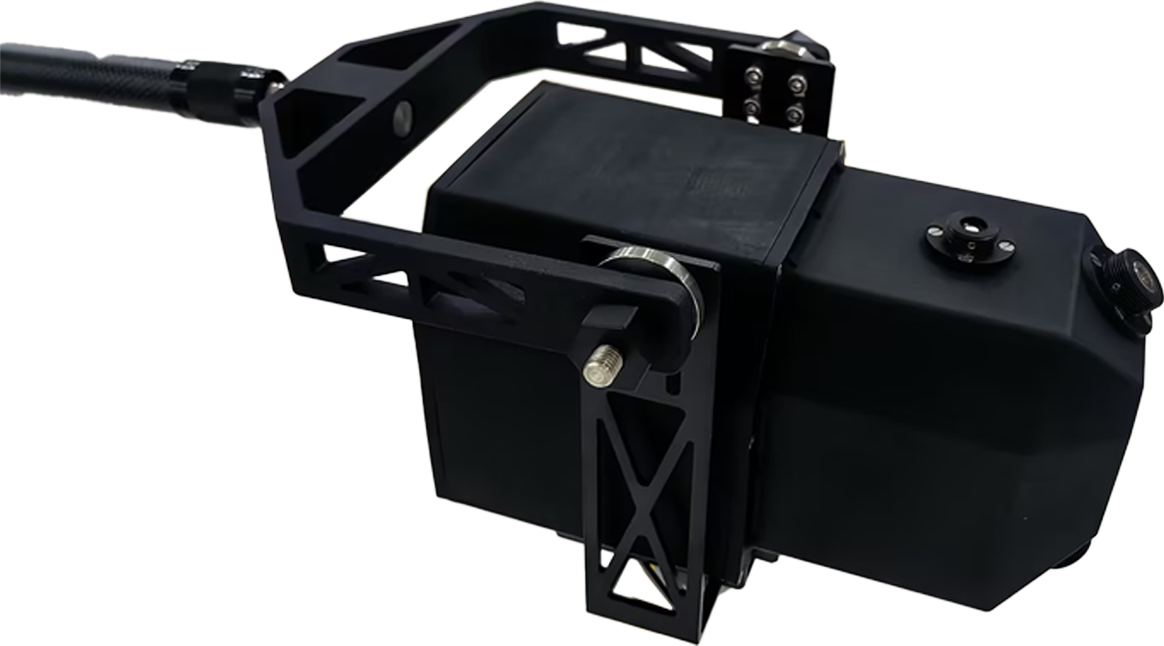

| AOP-Easy-M参数 | AOP-Easy-PRO-M 参数 | |
| 图片 |  |
 |
| 测量参数参数 | 天空辐亮度、水体辐亮度和天空辐照度 | 天空辐亮度、水体辐亮度和天空辐照度 |
| 推导参数 | 离水辐亮度和遥感反射率 | 离水辐亮度和遥感反射率 |
| 辅助参数 | 经纬度、航向角、姿态 | 经纬度、航向角、姿态 |
| 观测方式 | 水面之上法 | 水面之上法 |
| 尺寸 | 271*173*160mm(主机直径108mm) | 长:215mm宽:116mm;高度:124mm |
| 重量 | 2kg(空气中) | 2kg(空气中) |
| 主机材质 | POM工程塑料 | POM工程塑料 |
| 防水等级 | IP68(一定压力下长时间浸水) | IP67 |
| 供电方式 | 可外接电池包或线缆供电 | 可外接电池包或线缆供电 |
| 电池容量 | 主体内不配备电池 | 4000mAh 44Wh |
| 通讯方式 | 蓝牙或线缆 | 蓝牙或线缆 |
| 采样频率 | 最大5Hz | 最大5Hz |
| 输入电压 | 12VDC或220VAC | 12VDC或220VAC |
| 最大功耗 | 小于1.5W | 4.2W |
| 工作温度 | -10℃～50℃ | -10℃～50℃ |
| 重力自稳云台参数 | ||||
| 俯仰角自稳范围 | -180°～+180° | -180°～+180° | ||
| 横滚角自稳范围 | -180°～+180° | -180°～+180° | ||
| 云台材质 | POM工程塑料、表面氧化处理铝合金 | POM工程塑料、表面氧化处理铝合金 | ||
| 安装接口 | 支持船载走航安装和便携式伸长杆安装 | 支持船载走航安装和便携式伸长杆安装 | ||
| 光学参数 | ||||
| 名称 | 辐照度探头 | 辐亮度探头 | 辐照度探头 | 辐亮度探头 |
| 光谱响应范围 | 340～850nm | 320nm～950nm | ||
| 检测器类型 | 288通道高灵敏度CMOS阵列 | Zeiss MMS1 UV-VIS NIR enh.光谱仪 | ||
| 光谱分辨率 | 最大15nm | 10nm | ||
| 光谱取样 | 2.7nm/pixel | 3.3nm/pixel | ||
| 光谱精度 | 0.2nm | 0.3nm | ||
| 可用通道 | 196 | 190 | ||
| 采集器类型(照度) /检测视野(亮度) |
余弦响应散射器 | 1～7°(可调) | 余弦响应散射器 | 1～7°(可调) |
| 暗电流测量方式 | 光学快门,支持自动测量暗值 | 光学快门,支持自动测量暗值 | ||
| 积分时间 | 4～2048ms(自适应积分时间) | 4ms～8s(自动/手动) | ||
* 以上为推荐标配配置参数，每款产品均可根据客户需求进行定制，产品升级引起的参数变更恕不另行通知
